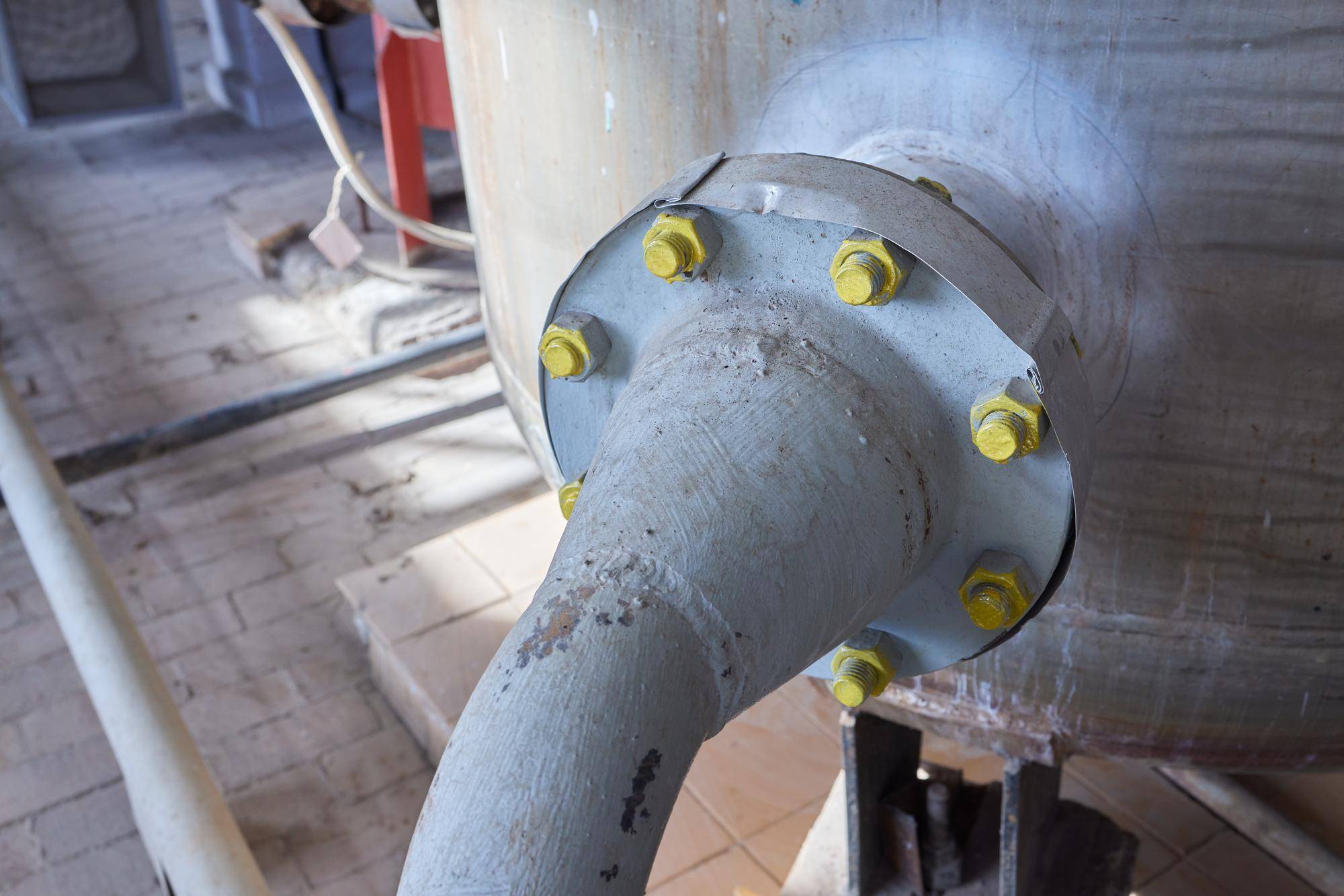

Na co zwrócić uwagę podczas montażu bufora CO?
Podczas montażu bufora CO kluczowe są cztery obszary: lokalizacja jak najbliżej źródła ciepła, właściwy dobór pojemności, poprawny układ hydrauliczny z zapewnieniem przepływów i bezpieczeństwa oraz pełna izolacja termiczna wraz z kontrolą temperatur pracy do 85°C [1][2][3][7]. Te elementy decydują o sprawności, trwałości i bezawaryjności całej instalacji [1][2][6][7].
Bufor ciepła stabilizuje pracę źródła, gromadzi energię i oddaje ją wtedy, gdy jest potrzebna, dlatego jego usytuowanie, parametry i osprzęt muszą być zgodne z wytycznymi producentów i wymogami technicznymi budynku [7][8][3][4]. Przed uruchomieniem bezwzględnie należy skontrolować kompletność, szczelność i zabezpieczenia, a rurociągi napełnić, odpowietrzyć i zaizolować [1].
Czym jest bufor CO i po co go montować?
Bufor ciepła to dobrze izolowany zbiornik akumulacyjny zasilany wodą z kotła lub pompy ciepła, który magazynuje energię i oddaje ją do instalacji, gdy źródło nie pracuje lub gdy występuje zapotrzebowanie w innym czasie [8][7]. Dzięki zwiększeniu zładu ogranicza taktowanie i stabilizuje pracę kotła lub sprężarki, co poprawia efektywność systemu [7]. Proces akumulacji pozwala przesuwać wykorzystanie energii na bardziej korzystne momenty pracy układu [7][8].
W instalacjach z pompą ciepła bufor bywa konieczny dla zapewnienia minimalnego przepływu, wydłużenia czasu pracy sprężarki i ograniczenia liczby uruchomień [7]. W dobrze zaprojektowanej instalacji niskotemperaturowej bufor nie zawsze jest wymagany, co zależy od hydrauliki i przepływów [7].
Gdzie zamontować bufor CO?
Najważniejsza zasada mówi, aby umieścić bufor CO możliwie najbliżej głównego źródła ciepła oraz ograniczyć długość połączeń, co redukuje straty przesyłowe i upraszcza hydraulikę [1][3]. Lokalizacja ma bezpośredni wpływ na efektywność całego układu [2].
Należy uwzględnić warunki techniczne: dostępne miejsce w kotłowni, poprawne przejścia przez przegrody, zgodność z przyjętym układem hydraulicznym oraz wygodę montażu i serwisu [3][4]. Z uwagi na masę urządzenia i wody w środku bufory domowe potrafią ważyć ponad tonę, co wymaga sprawdzenia nośności stropu przed instalacją [3].
Jak dobrać pojemność bufora CO?
Pojemność bufora należy dobrać do zapotrzebowania budynku na ciepło, mocy źródła ciepła i charakteru instalacji, ponieważ wpływa to na stabilność pracy i koszty eksploatacyjne [3][7][8]. Zbyt mały zbiornik zwiększa częstotliwość cykli, a zbyt duży generuje niepotrzebne koszty i zajmuje przestrzeń [2][7][8].
- Typowe pojemności w domach jednorodzinnych z kotłami na paliwo stałe mieszczą się w zakresie 1000–2000 l [3][8].
- W instalacjach z pompą ciepła stosuje się mniejsze pojemności, w tym do funkcji odszraniania nieprzekraczające 100 l w budynkach jednorodzinnych [7].
- Dla zapewnienia minimalnego czasu pracy sprężarki w pompach ciepła zaleca się około 20–30 l na 1 kW mocy [7].
- Dla sprężarek bez inwertera wskazuje się wartość 20–30 l na 1 kW dla stabilizacji [7].
- Dolna warstwa zbiornika dla ograniczenia liczby cykli sprężarki nie powinna być mniejsza niż 10–20 l na 1 kW [6].
- W instalacjach z kolektorami słonecznymi przyjmuje się około 80–100 l na 1 m² kolektora [6].
- Dla komfortu użytkowników podaje się około 50 l górnej warstwy podgrzewacza na osobę [6].
W materiałach dotyczących zbiorników z grzałką elektryczną pojawia się także moc grzałki rzędu 10 kW, co należy skorelować z pojemnością i charakterem pracy układu [6].
Jak poprawnie podłączyć bufor CO i zaprojektować układ hydrauliczny?
Projektując połączenia, trzeba zadbać o właściwe stopniowanie króćców, kierunek przepływu i minimalne mieszanie warstw wody, co sprzyja warstwowaniu i poprawia sprawność [2][6]. Poprawne umiejscowienie zasilania i powrotu oraz prowadzenie przepływu ogranicza destratyfikację i chroni energię zgromadzoną w górnych partiach zbiornika [6].
W zależności od systemu potrzebne są elementy pomocnicze: zawór przełączający, pompy obiegu, naczynie przeponowe i ewentualny obieg cyrkulacji dla spełnienia wymagań przepływu oraz stabilności pracy źródła [5][7]. Zabezpieczenie kotła przed zbyt niską temperaturą powrotu realizuje się przez zawór temperaturowy ATV i pompę krótkiego obiegu, co chroni wymiennik i poprawia warunki pracy [5].
Do niezbędnych składników instalacji należą sam zbiornik, zawór bezpieczeństwa, odpowietrznik, zawory odcinające, zawory spustowe, izolacja przewodów, pompy obiegowe oraz ewentualne dodatkowe naczynie przeponowe zgodnie z wymaganiami układu [1][5][7].
Jakie prace montażowe i uruchomieniowe są obowiązkowe?
Przed rozruchem trzeba sprawdzić kompletność osprzętu, stan urządzenia po transporcie, poprawność podłączeń, szczelność połączeń hydraulicznych oraz działanie zaworu bezpieczeństwa [1]. Następnie należy napełnić instalację czynnikiem grzewczym, dokładnie odpowietrzyć oraz zaizolować rurociągi i króćce zbiornika [1].
Temperaturę czynnika doprowadzanego do bufora trzeba utrzymywać w granicach przewidzianych przez producenta, w tym ograniczyć ją do 85°C, aby zapewnić bezpieczeństwo i trwałość elementów instalacji [1]. W trakcie montażu należy zapewnić możliwość bezpiecznego odpowietrzania i spuszczania czynnika oraz wykonać przejścia przez przegrody zgodnie ze sztuką budowlaną i projektem instalacji [4][1].
Jak zadbać o izolację termiczną i ograniczenie strat?
Na straty energii silnie wpływa jakość izolacji zbiornika i ciągłość ocieplenia przy króćcach, dlatego izolację trzeba wykonać starannie i bez przerw [2]. Rurociągi wraz z przyłączami zbiornika powinny być ocieplone na całej długości, co ogranicza ucieczkę ciepła do pomieszczenia [1].
Lokalizacja bufora blisko źródła ciepła oraz poprawne podłączenie hydrauliczne dodatkowo zmniejszają straty przesyłowe i poprawiają ogólną sprawność systemu [1][2][6].
Czy bufor CO jest potrzebny w każdej instalacji?
Zastosowanie zależy od systemu. Bufor ciepła jest szczególnie przydatny przy kotłach na paliwo stałe, przy pompach ciepła oraz w instalacjach z wieloma obiegami, gdzie stabilizuje pracę i zabezpiecza przepływy [7][8]. W dobrze zaprojektowanym ogrzewaniu płaszczyznowym z odpowiednimi przepływami nie zawsze jest konieczny, co należy ocenić na etapie projektu [7].
Jakie wymagania bezpieczeństwa i eksploatacji trzeba spełnić?
Instalacja musi posiadać sprawny zawór bezpieczeństwa oraz odpowiednio dobrane naczynie przeponowe, a wszystkie połączenia powinny być szczelne i odpowietrzone zgodnie z instrukcją producenta [1][7]. Trzeba zapewnić dostęp serwisowy, możliwość konserwacji i kontroli armatury, jak również przewidzieć punkty spuszczania medium [1][4].
Należy potwierdzić nośność stropu i dostosować posadowienie zbiornika, ponieważ łączne obciążenie zbiornika i wody może przekraczać tonę w warunkach domowych [3]. Układ musi być wykonany zgodnie z projektem hydraulicznym i wytycznymi producenta, w tym z zachowaniem ograniczeń temperaturowych i prawidłowym doborem armatury zabezpieczającej [1][4][5].
Jaki wpływ ma montaż bufora CO na efektywność systemu?
Prawidłowa lokalizacja near źródła, dobre ocieplenie i poprawne podłączenie przekładają się na mniejsze straty ciepła i wyższą sprawność całego układu [1][2]. Zachowanie warstwowania temperatur i właściwe kierowanie przepływów pomaga lepiej wykorzystać zgromadzoną energię [6]. Ograniczenie taktowania źródła i zapewnienie wymaganego przepływu w instalacjach z pompą ciepła zwiększa trwałość i obniża zużycie energii [7].
Podsumowanie
Skuteczny montaż bufora CO opiera się na czterech filarach: montaż jak najbliżej źródła ciepła, trafny dobór pojemności do zapotrzebowania i mocy, właściwa hydraulika z elementami towarzyszącymi oraz pełna izolacja wraz z kontrolą temperatury do 85°C [1][2][3][7]. Dzięki temu bufor CO realnie stabilizuje pracę instalacji, ogranicza straty i wspiera efektywność ogrzewania w długim okresie [7][8][2].
